作者：信源君

主题：UPS电源两组（8+8）电池电压不对称故障检修

故障发现日期
2022/4/23 21:06
故障信息来源
用户报修
用户、报修人及电话
A凌经理
产品生产厂家
其他，详见故障产品
故障产品
其他厂家产品，详见下面
故障产品（单品）
科士达6KVAUPS+16节38AH电池
故障单品数量
—
故障产品机身号
。
故障详细描述
UPS主机已用10年（估计折旧后资产 已无价值），电池是信源去年更换的。目前出现两组（8+8）电池电压不对称，需要上门回访检测，判断是主机还是电池的问题。电池应该还在质保期内。
故障性质
保修期内出现故障
故障分析
概率性故障



回复人：信源君




   ReReReUPS电源两组（8 8）电池电压不对称故障检修

我的判断（仅供参考）
首先，从大的概率去分析：
UPS主机使用年限太长（10年），电池才半年。再者，人工测试与机器自测显示数值不相符（见二、需要我们现场实测确认）。因此，判断主机故障的概率大。
其次，从故障现象的逻辑推理：
电池是同一批进货，其他没有问题。如果最终真的是电池出了问题，那也有这样的可能：UPS主机的两组充电电压输出本来就不对称，比如其中一组的滤波电容坏了就会有此现象。如果真是这样，两组电池势必出现过冲电和欠冲电的现象，最后，电池也会出问题。
这样的话就要进一步去判断主机是不是真的有问题了，其实也不难。找两个电阻性负载作为假负载，UPS正常工作时断开电池，把假负载接上，如果假负载是两个灯泡（以前的白炽灯泡，不是现在的LED灯泡），可以马上根据亮度判断，再用万用表实测一下判断。如果输出不对称，那我上面的推理就是正确的。



回复人：10




   ReReUPS电源两组（8 8）电池电压不对称故障检修

我们上门检修步骤：
1、先检查电池有没有鼓包、漏液、电极严重氧化现象；
2、电池温度是否异常；
3、接线是否牢固；
4、重复客户的测试方式（充电状态）确认，并记录正负电压的值；
5、放电试验
　 注意：这一步有可能会造成供电中断，要预先与客户沟通好试验的时间，是否需要在晚上夜审结束后。
　 放电时要及时测量两组电池的电压值并记录。如果开始放电时没有异常，可以继续观察至少30分钟再次测量。



回复人：10




   ReUPS电源两组（8 8）电池电压不对称故障检修

客户自己测试结果：

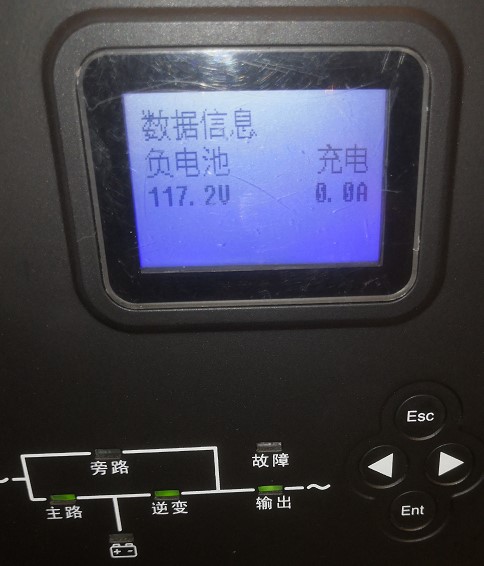

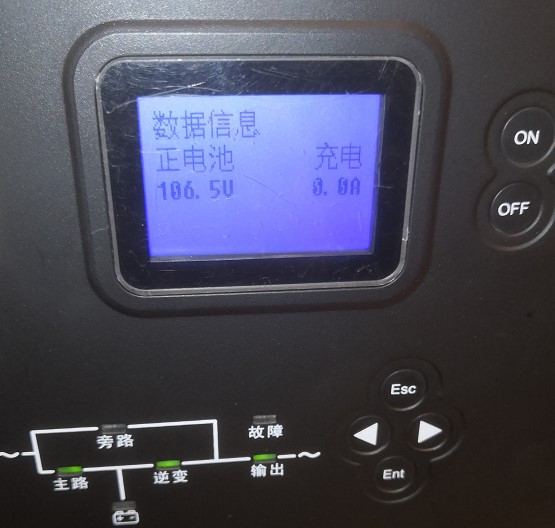

充电状态测得两组电池电压相差3V左右，而UPS主机监测显示相差10V，如下图。再没有做其他测试，比如逆变放电状态等。
