一流能源企业必须有一套高效率、高可靠性和安全性、低成本、数字化、智能化的管理系统，炼化企业的生产管理迫切需要一体化的管理系统，系统需求是实现生产装置区、周界安防、厂际管线智能监控、商储库区监控、罐区视频联动监控、综合办公楼治安监控、倒班园区治安监控进行集成整合，统一集中管理全厂的视频信号源，统一监控设备设施技术管理和应用管理，为不同的用户提供灵活的、可配置的现场实时监控视频和智能报警管理。
此外，进一步完善周界监控与报警系统的全覆盖及智能化整合，可引入具有智能分析功能的Smart球机及枪机。
系统能够支持高清监控，监控图像清晰度达200万像素，看清进入区域人员的脸部，并支持行为分析，在布防情况下一旦发现异常情况（如越界侦测、区域入侵侦测、进入区域侦测、离开区域侦测等），能够及时报警；
管道区域的监控点能够分析出该区域占压的情况，就是某个区域有新增加的物体，由于下面有管道，因此上面不能有重的物体，如果分析出有占压的情况能够报警；
厂区内的视频监控设备，新建及改造都需采用统一协议；
一体化管理平台的需求：
一体化管理平台需全面集成厂区内的辅助系统，实现视频监控、入侵报警的接入、火灾报警与视频联动。以后还要接入出入口管理、门禁管理等子系统；
一体化管理平台需依托视频监控系统，实现与其他辅助系统的联动，从而对辅助系统的报警处理、日常运行管理、突发事件处置等各种业务实现可视化管理；
一体化管理平台的视频监控部分需进行升级改造，改造后采用统一协议，以便监控中心的接入；
一体化管理平台需建立一套高效、智能、安全、可靠的管理机制，实现对厂区辅助系统的集中监控、统一管理、可靠运维；
一体化管理平台需提供标准的对外通信接口，以便将来输出相关视频信息到北京总部；
实现与消防报警系统整合；
远景目标：
一体化管理平台的视频监控部分与SCADA系统实现融合对接；
实现三维平台对接；
实现视频会议对接功能；
实现AD域整合；
1.1 设计依据
1、《建筑及建筑群综合布线工程设计规范》 （GB/T50311-2007）；
2、《防爆电器设备安装施工及验收规范》 GB 50257—96；
3、《安全防范工程技术规范》(GB 50348-2004)；
4、《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006)；
5、《石油化工施工安全技术规程》SH3505；
6 北海炼化HSE监督管理制度。
1) 视频监控系统设计方面：
l 《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GB/T28181-011）
l 《视频安防监控系统技术要求》（GA/T367-2001）
l 《工业电视系统工程设计规范》（GBJ115-87）
l 《入侵探测器通用技术条件》（GB10408.1-89）
l 《防盗报警控制器通用技术条件》（GB12663-90）
l 《报警图像信号有线传输装置》（GB/T16677-1996）
2) 视频系统网络设计方面：
l 《信息技术开放系统互连网络层安全协议》（GB/T17963）
l 《计算机信息系统安全》（GA 216.1-1999）
l 《计算机软件开发规范》（GB8566-88）
3) 视频系统工程建设方面：
l 《智能建筑设计标准》（GB/T50314-2000）
l 《入侵报警工程程序与要求》（GA/T75-94）
l 《入侵报警子系统验收规则》(GA308-2001)
l 《入侵报警工程技术规范》(GB50348-2004)
l 《入侵报警子系统雷电浪涌防护技术要求》(GA/T670-2006)

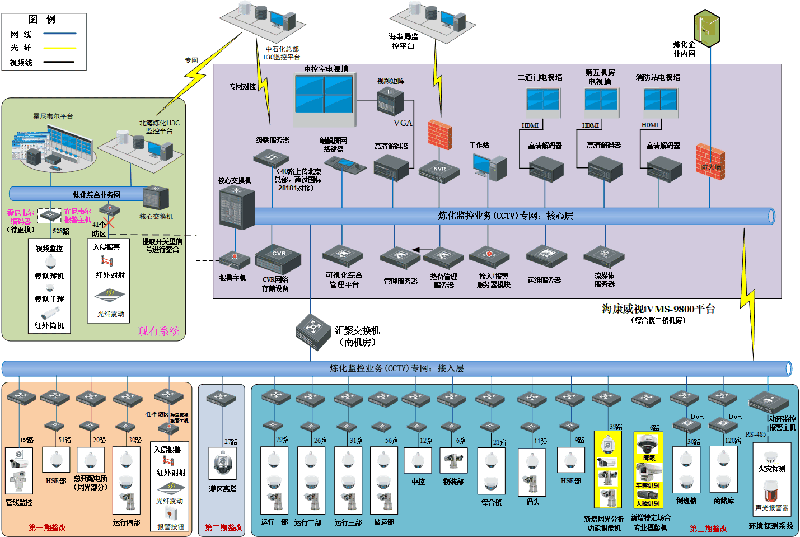

1.2 系统架构
具体详情，请联系广西信源电子科技有限公司。
|
